機械構造用炭素鋼鋼管

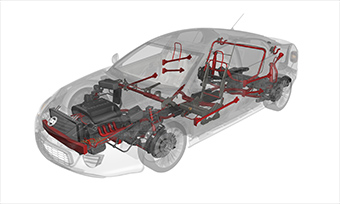

自動車部品からバイク、自転車、フィットネス機器、家具に至るまで、多彩な機械構造用鋼管が、より豊かで快適な日常生活の実現のために役立っています。外径は8.0mm～76.2mmまでの幅広いサイズを取り揃えています。材質は軟鋼からハイテンまで、表面は黒皮や酸洗、冷延、各種めっき等があります。
機械的性質
左右にスクロールできます
| 管種記号 | 製造寸法（mm） | 引張強さ （N/mm2※） |
降伏点又は耐力 （N/mm2※） |
|---|---|---|---|
| STKM11A | 8.0×0.6～76.2×3.5 | 290以上 | ー |
| STKM12A | 8.0×0.6～76.2×3.5 | 340以上 | 175以上 |
| STKM12B | 8.0×0.6～76.2×3.5 | 390以上 | 275以上 |
| STKM12C | 8.0×0.6～76.2×3.5 | 470以上 | 355以上 |
| STKM13A | 8.0×0.6～76.2×3.5 | 370以上 | 215以上 |
| STKM13B | 8.0×0.6～76.2×3.5 | 440以上 | 305以上 |
| STKM13C | 8.0×0.6～76.2×3.5 | 510以上 | 380以上 |
| STKM14A | 8.0×0.6～76.2×3.5 | 410以上 | 245以上 |
| STKM14B | 8.0×0.6～76.2×3.5 | 500以上 | 355以上 |
| STKM14C | 8.0×0.6～76.2×3.5 | 550以上 | 410以上 |
| STKM15A | 8.0×0.6～76.2×3.5 | 470以上 | 275以上 |
| STKM15C | 8.0×0.6～76.2×3.5 | 580以上 | 430以上 |
| STKM16A | 8.0×0.6～76.2×3.5 | 510以上 | 325以上 |
| STKM16C | 8.0×0.6～76.2×3.5 | 620以上 | 460以上 |
| STKM17A | 8.0×0.6～76.2×3.5 | 550以上 | 345以上 |
| STKM17C | 8.0×0.6～76.2×3.5 | 650以上 | 480以上 |
| STKM18A | 8.0×0.6～76.2×3.5 | 440以上 | 275以上 |
| STKM18B | 8.0×0.6～76.2×3.5 | 490以上 | 315以上 |
| STKM18C | 8.0×0.6～76.2×3.5 | 510以上 | 380以上 |
| STKM19A | 8.0×0.6～76.2×3.5 | 490以上 | 315以上 |
| STKM19C | 8.0×0.6～76.2×3.5 | 550以上 | 410以上 |
| STKM20A | 8.0×0.6～76.2×3.5 | 540以上 | 390以上 |
※1N/mm²＝1MPa
伸び
左右にスクロールできます
| 管種記号 | 伸び（%） | |
|---|---|---|
| 11号試験片 12号試験片 |
5号試験片 | |
| 管軸方向 | 管軸直角方向 | |
| STKM11A | 35以上 | 30以上 |
| STKM12A | 35以上 | 30以上 |
| STKM12B | 25以上 | 20以上 |
| STKM12C | 20以上 | 15以上 |
| STKM13A | 30以上 | 25以上 |
| STKM13B | 20以上 | 15以上 |
| STKM13C | 15以上 | 10以上 |
| STKM14A | 25以上 | 20以上 |
| STKM14B | 15以上 | 10以上 |
| STKM14C | 15以上 | 10以上 |
| STKM15A | 22以上 | 17以上 |
| STKM15C | 12以上 | 7以上 |
| STKM16A | 20以上 | 15以上 |
| STKM16C | 12以上 | 7以上 |
| STKM17A | 20以上 | 15以上 |
| STKM17C | 10以上 | 5以上 |
| STKM18A | 25以上 | 20以上 |
| STKM18B | 23以上 | 18以上 |
| STKM18C | 15以上 | 10以上 |
| STKM19A | 23以上 | 18以上 |
| STKM19C | 15以上 | 10以上 |
| STKM20A | 23以上 | 18以上 |
※厚さ8 mm 未満の管の5 号試験片及び12 号試験片の伸びは、管の厚さが8 mm から1 mm 減じるごとに表の伸びの値から1.5 を減じた値を、JIS Z 8401の規則A によって整数値に丸めた値である。
※外径40mm以下の管については、この表の伸びの規定は原則として適用しない。ただし、受渡当事者間の協定によって、伸びを規定してもよい。
