機械構造用角形鋼管

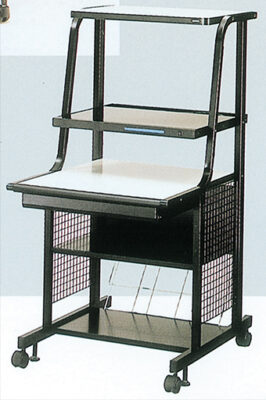

自動車部品や鋼製家具など、多彩な製品に使用される機械構造用角形鋼管は、安全なモビリティや快適な暮らしの実現のために役立っています。角出し、R付き等、多彩な製品を取り揃えております。
機械的性質
左右にスクロールできます
| 管種記号 | 製造寸法（mm） | 引張強さ （N/mm2※） |
降伏点又は耐力 （N/mm2※） |
|---|---|---|---|
| STKMR 290 | STKMRK：11×11×1.0～70×25×2.0 STKMRR：12×12×1.0～80×40×2.0 STKMRS：25×25×2.3～90×45×3.2 |
290以上 | ー |
| STKMR 370 | STKMRK：11×11×1.0～70×25×2.0 STKMRR：12×12×1.0～80×40×2.0 STKMRS：25×25×2.3～90×45×3.2 |
370以上 | 215以上 |
※1N/mm²＝1MPa
伸び
左右にスクロールできます
| 管種記号 | 伸び（%） | |
|---|---|---|
| 5号試験片 | 管状試験片 | |
| STKMR 290 | 15以上 | 20以上 |
| STKMR 370 | 10以上 | 15以上 |
※厚さ8 mm 未満の角形鋼管で5号試験片を用いて引張試験を行う場合には、伸びの最小値は角形鋼管の厚さが8mmより減少すること1mmについて1.5%の割合で表記の伸びから減じたものとし、JIS Z 8401（数値の丸め方）による。
※角形銅管から引張試験片（5号試験片）を採取する場合は溶接部を含まない部分から採取する。
※辺の長さ(長辺)38mm以下の角形鋼管については、この表の伸びの規定は原則として適用しない。ただし、受渡当事者間の協定によって、伸びを規定してもよい。
